В промышленности, машиностроении, транспорте и даже в быту ременные передачи — незаменимый способ передачи движения от одного вала к другому. На первый взгляд все ремни похожи: передают крутящий момент, обеспечивают работу механизмов. Но если копнуть глубже, становится ясно: зубчатые, клиновые и поликлиновые ремни сильно отличаются по конструкции, назначению и рабочим характеристикам. Неправильный выбор приводит к износу оборудования, снижению производительности и даже аварийным ситуациям. Разберём, чем принципиально отличаются эти три типа ремней и когда лучше использовать каждый.
Зубчатый ремень: точность, синхронность, надёжность
Зубчатый ремень — это элемент, который работает по принципу зацепления, а не трения. Он имеет зубья на внутренней поверхности, которые точно входят в пазы шкива. Это обеспечивает синхронную передачу движения — без проскальзываний и задержек. Благодаря этому такие ремни широко применяются в системах, где важна точность — например, в станках с ЧПУ, в автомобилях (газораспределительный механизм), упаковочных и текстильных машинах.
Преимущества зубчатого ремня:
· Абсолютная синхронность вращения — один оборот шкива равен строго определённому перемещению.
· Отсутствие проскальзываний, что важно в управляемых системах.
· Тихая и стабильная работа при правильной установке.
· Хорошо подходит для высокоскоростных и многопоточных механизмов.
Но у зубчатого ремня есть и ограничения. Он чувствителен к неправильному натяжению, пыли, загрязнениям, требует высокой точности установки шкивов. Кроме того, он не прощает перекосов и плохо переносит ударные нагрузки. Не подходит для систем, где возможны резкие старты и остановки — в таких случаях лучше работают клиновые или поликлиновые ремни. Стоит отметить, что некоторые серии зубчатых ремней являются клиновыми, например серии: XPA, XPB, XPC, XPZ.
Клиновой ремень: проверенная классика с акцентом на надёжность
Как отмечают специалисты компании TITAN LOCK, клиновой ремень — один из самых распространённых и «универсальных» типов приводов. Он имеет трапециевидное сечение и работает за счёт силы трения между боковыми гранями ремня и шкива. Такие ремни отлично справляются с передачей больших крутящих моментов, устойчивы к перегрузкам, не требуют идеального соосного положения валов.
Где применяют клиновые ремни:
· Промышленные станки и насосы.
· Вентиляторы, компрессоры, сельхозтехника.
· Системы с плавающей нагрузкой и частыми изменениями оборотов.
Клиновые ремни имеют высокую устойчивость к загрязнениям, пыли, влажности, могут работать в тяжёлых условиях без постоянного обслуживания. При этом у них есть минусы: возможны проскальзывания, особенно при износе; при работе они могут издавать скрипы, нуждаются в регулярной проверке натяжения. Также клиновая передача может требовать большего пространства, чем зубчатая или поликлиновая.
Поликлиновой ремень: гибкость и компактность при высокой нагрузке

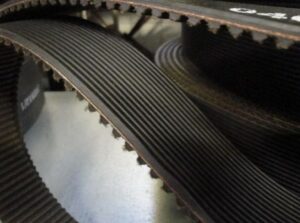

Поликлиновой ремень (он же многоручьевой или многореберный) — это гибрид между клиновым и плоским ремнём. Он представляет собой плоскую ленту с множеством продольных рёбер, входящих в контакт со шкивом с аналогичными канавками. Такая конструкция позволяет объединить высокую нагрузочную способность и гибкость, занимая при этом минимум пространства.
Где особенно эффективен поликлиновой ремень:
· Современные двигатели и генераторы.
· Компрессоры и кондиционеры.
· Механизмы с ограниченным монтажным пространством.
Преимущества поликлиновых ремней:
· Компактность при передаче большого крутящего момента.
· Тихая и стабильная работа на высокой скорости.
· Высокий КПД за счёт увеличенной контактной площади.
· Устойчивость к изгибам и работе на малых шкивах.
Однако такие ремни требуют качественных шкивов с точной обработкой, чувствительны к пыли и абразивам, могут быстро изнашиваться при перекосах. Их нельзя использовать в тяжёлых или пыльных условиях без дополнительной защиты.
